Le code des couleurs

des condensateurs

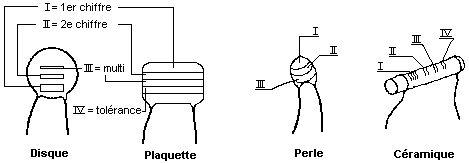

Voici présenté le code des couleurs des condensateurs. Cecui-ci s'applique à tout type de condensateur.



Couleur
I
(valeur)
II
(valeur)
III
(coeff. multiplicateur)
IV (tolérance)
pour C > 10 pF
Noir
-
0
x 1 (pF)
20%
Marron
1
1
x 10 (pF)
1%
Rouge
2
2
x 100 (pF)
2%
Orange
3
3
x 1 000 (ou x 1 nF)
-
Jaune
4
4
x 10 000 (ou x 10 nF)
-
Vert
5
5
x 100 000 (ou x 100 nF)
5%
Bleu
6
6
x 1 000 000 (ou x 1 uF)
-
Violet
7
7
x 10 000 000 (ou x 10 uF)
-
Gris
8
8
x 0,01 (pF)
-
Blanc
9
9
x 0,01 (pF)
10%
Or
-
-
-
-



Note : la valeur s'exprime toujours en pico-Farads (pF) soit 10E-12 Farads sauf si explicitement noté.



Voir aussi... le code des couleurs des résistances.
